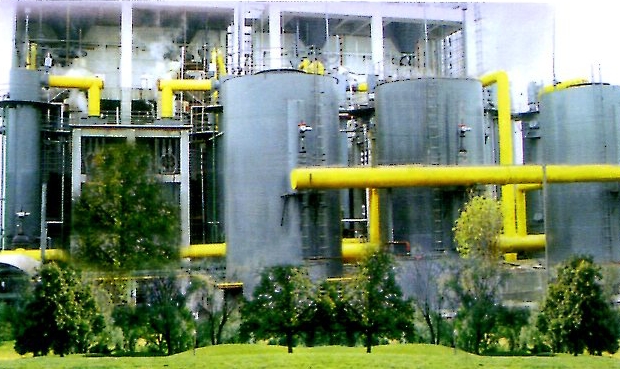

单段式煤气炉冷煤气站是由煤气发生炉厂家、双竖管、电捕焦油器、洗涤塔、捕滴器及煤气加压机组成.此工艺为无烟煤工艺用水直接冷却,煤气温度低,含尘少.规格:Φ1.0; 1.5; 2.0; 2.4; 2.6; 3.0; 3.2.

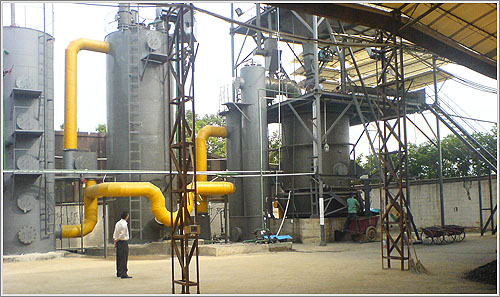

   单段炉冷净煤气站（烟煤）工艺流程：由山东煤气发生炉生成的粗热煤气（温度为500-600℃）首先进入双竖管被热循环水冷却洗涤，煤气中的部分灰尘随热循环水从双竖管下部的水封中排出，被双竖管洗涤降温后的煤气温度约为80-90℃，经隔离水封进入Ⅰ级电气滤清器进行捕焦油和灰尘，煤气温度冷却至35-45℃。经隔离水封再进入Ⅱ级电气滤清器进一步进行脱油除尘。通过煤气加压机加压，再经捕滴器脱去水份后通过输送管道输送至用户。
